Нормативные документы в строительстве. СНиП 3.05.01-85 ВНУТРЕННИЕ САНИТАРНО-ТЕХНИЧЕСКИЕ СИСТЕМЫ

СНиП 3.05.01-85

ВНУТРЕННИЕ САНИТАРНО-ТЕХНИЧЕСКИЕ СИСТЕМЫ

Дата введения 1986-07-01

РАЗРАБОТАНЫ Государственным проектным институтом
Проектпромвентиляция и Всесоюзным научно-исследовательским
институтом гидромеханизации, санитарно-технических и специальных
строительных работ (ВНИИГС) Минмонтажспецстроя СССР (канд. техн.
наук П.А.Овчинников - руководитель темы; Е.Н.Зарецкий, Л.Г.Суханова,
В.С.Нефедова; кандидаты техн.наук А.Г.Яшкуль, Г.С.Шкаликов).

ВНЕСЕНЫ Минмонтажспецстроем СССР.

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Главтехнормированием Госстроя СССР
(Н.А. Шишов).

УТВЕРЖДЕНЫ постановлением Государственного комитета СССР по
делам строительства от 13 декабря 1985 г. N 224.

С введением в действие СНиП 3.05.01-85 «Внутренние
санитарно-технические системы» утрачивает силу СНиП III-28-75
«Санитарно-техническое оборудование зданий и сооружений».

Настоящие правила распространяются на монтаж внутренних систем
холодного и горячего водоснабжения, отопления, канализации,
водостоков, вентиляции, кондиционирования воздуха (в том числе
трубопроводов к вентиляционным установкам), котельных с давлением
пара до 0,07 МПа (0,7 кгс/кв.см) и температурой воды до 388°К
(115°С) при строительстве и реконструкции предприятий, зданий и
сооружений, а также на изготовление воздуховодов, узлов и деталей из
труб.


1. ОБЩИЕ ПОЛОЖЕНИЯ


1.1. Монтаж внутренних санитарно-технических систем следует
производить в соответствии с требованиями настоящих правил, СН
478-80, а также СНиП 3.01.01-85, СНиП III-4-80, СНиП III-3-81,
стандартов, технических условий и инструкций заводов - изготовителей
оборудования.

При монтаже и изготовлении узлов и деталей систем отопления и
трубопроводов к вентиляционным установкам (далее - "теплоснабжения")
с температурой воды выше 388 К (115°С) и паром с рабочим давлением
более 0,07 МПа (0,7 кгс/кв.см) следует также выполнять Правила
устройства и безопасной эксплуатации трубопроводов пара и горячей
воды, утвержденные Госгортехнадзором СССР.

1.2. Монтаж внутренних санитарно-технических систем и
котельных необходимо выполнять индустриальными методами из узлов
трубопроводов, воздуховодов и оборудования, поставляемых комплектно
крупными блоками.

При монтаже покрытий промышленных зданий из крупных блоков
вентиляционные и другие санитарно-технические системы следует
монтировать в блоках до установки их в проектное положение.

Монтаж санитарно-технических систем следует производить при
строительной готовности объекта (захватки) в объеме:

для промышленных зданий - все здание при объеме до 5000 куб.м
и часть здания при объеме свыше 5000 куб.м, включающая по признаку
расположения отдельное производственное помещение, цех, пролет и т.
д. или комплекс устройств (в том числе внутренние водостоки,
тепловой пункт, систему вентиляции, один или несколько кондиционеров
и т. д.) ;

для жилых и общественных зданий до пяти этажей - отдельное
здание, одна или несколько секций; свыше пяти этажей - 5 этажей
одной или нескольких секций.

1.3. До начала монтажа внутренних санитарно-технических систем
генеральным подрядчиком должны быть выполнены следующие работы:

монтаж междуэтажных перекрытий, стен и перегородок, на которые
будет устанавливаться санитарно-техническое оборудование;

устройство фундаментов или площадок для установки котлов,
водоподогревателей, насосов, вентиляторов, кондиционеров, дымососов,
калориферов и другого санитарно-технического оборудования;

возведение строительных конструкций вентиляционных камер
приточных систем;

устройство гидроизоляции в местах установки кондиционеров,
приточных вентиляционных камер, мокрых фильтров;

устройство траншей для выпусков канализации до первых от
здания колодцев и колодцев с лотками, а также прокладка вводов
наружных коммуникаций санитарно-технических систем в здание;

устройство полов (или соответствующей подготовки) в местах
установки отопительных приборов на подставках и вентиляторов,
устанавливаемых на пружинных виброизоляторах, а также "плавающих"
оснований для установки вентиляционного оборудования;

устройство опор для установки крышных вентиляторов, выхлопных
шахт и дефлекторов на покрытиях зданий, а также опор под
трубопроводы, прокладываемые в подпольных каналах и технических
подпольях;

подготовка отверстий, борозд, ниш и гнезд в фундаментах,
стенах, перегородках, перекрытиях и покрытиях, необходимых для
прокладки трубопроводов и воздуховодов;

нанесение на внутренних и наружных стенах всех помещений
вспомогательных отметок, равных проектным отметкам чистого пола плюс
500 мм;

установка оконных коробок, а в жилых и общественных зданиях -
подоконных досок;

оштукатуривание (или облицовка) поверхностей стен и ниш в
местах установки санитарных и отопительных приборов, прокладки
трубопроводов и воздуховодов, а также оштукатуривание поверхности
борозд для скрытой прокладки трубопроводов в наружных стенах;

подготовка монтажных проемов в стенах и перекрытиях для подачи
крупногабаритного оборудования и воздуховодов;

установка в соответствии с рабочей документацией закладных
деталей в строительных конструкциях для крепления оборудования,
воздуховодов и трубопроводов;

обеспечение возможности включения электроинструментов, а также
электросварочных аппаратов на расстоянии не более 50 м один от
другого;

остекление оконных проемов в наружных ограждениях, утепление
входов и отверстий.

1.4. Общестроительные, санитарно-технические и другие
специальные работы следует выполнять в санитарных узлах в следующей
очередности:

подготовка под полы, оштукатуривание стен и потолков,
устройство маяков для установки трапов;

установка средств крепления, прокладка трубопроводов и
проведение их гидростатического или манометрического испытания;

гидроизоляция перекрытий;

огрунтовка стен, устройство чистых полов;

установка ванн, кронштейнов под умывальники и деталей
крепления смывных бачков;

первая окраска стен и потолков, облицовка плитками;

установка умывальников, унитазов и смывных бачков;

вторая окраска стен и потолков;

установка водоразборной арматуры.

Строительные, санитарно-технические и другие специальные
работы в вентиляционных камерах необходимо выполнять в следующей
очередности:

подготовка под полы, устройство фундаментов, оштукатуривание
стен и потолков;

устройство монтажных проемов, монтаж кран-балок;

работы по устройству вентиляционных камер;

гидроизоляция перекрытий;

установка калориферов с обвязкой трубопроводами;

монтаж вентиляционного оборудования и воздуховодов и другие
санитарно-технические, а также электромонтажные работы;

испытание наливом водой поддона камеры орошения;

изоляционные работы (тепло- и звукоизоляция);

отделочные работы (в том числе заделка отверстий в перекрытиях,
стенах и перегородках после прокладки трубопроводов и воздуховодов);

устройство чистых полов.

При монтаже санитарно-технических систем и проведении смежных
общестроительных работ не должно быть повреждений ранее выполненных
работ.

1.5 Размеры отверстий и борозд для прокладки трубопроводов в
перекрытиях, стенах и перегородках зданий и сооружений принимаются в
соответствии с рекомендуемым приложением 5, если другие размеры не
предусмотрены проектом.

1.6. Сварку стальных труб следует производить любым способом,
регламентированным стандартами.

Типы сварных соединений стальных трубопроводов, форма,
конструктивные размеры сварного шва должны соответствовать
требованиям ГОСТ 16037-80.

Сварку оцинкованных стальных труб следует осуществлять
самозащитной проволокой марки Св-15ГСТЮЦА с Се по ГОСТ 2246-70
диаметром 0,8-1,2 мм или электродами диаметром не более 3 мм с
рутиловым или фтористо-кальциевым покрытием, если применение других
сварочных материалов не согласовано в установленном порядке.

Соединение оцинкованных стальных труб, деталей и узлов сваркой
при монтаже и на заготовительном предприятии следует выполнять при
условии обеспечения местного отсоса токсичных выделений или очистки
цинкового покрытия на длину 20 - 30 мм со стыкуемых концов труб с
последующим покрытием наружной поверхности сварного шва и
околошовной зоны краской, содержащей 94 % цинковой пыли (по массе) и
6 % синтетических связующих веществ (полистерина, хлорированного
каучука, эпоксидной смолы).

При сварке стальных труб, деталей и узлов следует выполнять
требования ГОСТ 12.3.003-75.

Соединение стальных труб (неоцинкованных и оцинкованных), а
также их деталей и узлов диаметром условного прохода до 25 мм
включительно на объекте строительства следует производить сваркой
внахлестку (с раздачей одного конца трубы или безрезьбовой муфтой).
Стыковое соединение труб диаметром условного прохода до 25 мм
включительно допускается выполнять на заготовительных предприятиях.

При сварке резьбовые поверхности и поверхности зеркала фланцев
должны быть защищены от брызг и капель расплавленного металла.

В сварном шве не должно быть трещин, раковин, пор, подрезов,
незаваренных кратеров, а также пережогов и подтеков наплавленного
металла.

Отверстия в трубах диаметром до 40 мм для приварки патрубков
необходимо выполнять, как правило, путем сверления, фрезерования или
вырубки на прессе.

Диаметр отверстия должен быть равен внутреннему диаметру
патрубка с допускаемыми отклонениями +1 мм.

1.7. Монтаж санитарно-технических систем в сложных, уникальных
и экспериментальных зданиях следует выполнять по требованиям
настоящих правил и особым указаниям рабочей документации.



2. ЗАГОТОВИТЕЛЬНЫЕ РАБОТЫ


Изготовление узлов и деталей трубопроводов
из стальных труб


2.1. Изготовление узлов и деталей трубопроводов из стальных
труб следует производить в соответствии с техническими условиями и
стандартами. Допуски на изготовление не должны превышать величин,
указанных в табл. 1.

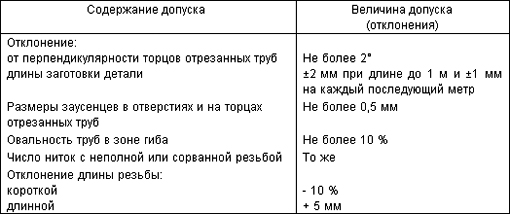

Таблица 1




2.2. Соединение стальных труб, а также деталей и узлов из них
следует выполнять на сварке, резьбе, накидных гайках и фланцах (к
арматуре и оборудованию).

Оцинкованные стальные трубы, узлы и детали должны соединяться,
как правило, на резьбе с применением оцинкованных стальных
соединительных частей или неоцинкованных из ковкого чугуна, на
накидных гайках и фланцах (к арматуре и оборудованию).

Для резьбовых соединений стальных труб следует применять
цилиндрическую трубную резьбу, выполняемую по ГОСТ 6357-81(класс
точности В) накаткой на легких трубах и нарезкой - на обыкновенных и
усиленных.

При изготовлении резьбы методом накатки на трубе допускается
уменьшение ее внутреннего диаметра до 10 % по всей длине резьбы.

2.3. Повороты трубопроводов в системах отопления и
теплоснабжения следует выполнять путем изгиба труб или применения
бесшовных приварных отводов из углеродистой стали по ГОСТ 17375-83.


Радиус гиба труб с условным проходом до 40 мм включительно должен
быть не менее 2,5
